  • Спирателен /седлови/ вентил
  • Спирателен вентил, стомана, на фланци, силфонно уплътнение, BGV340, PN40, DN25

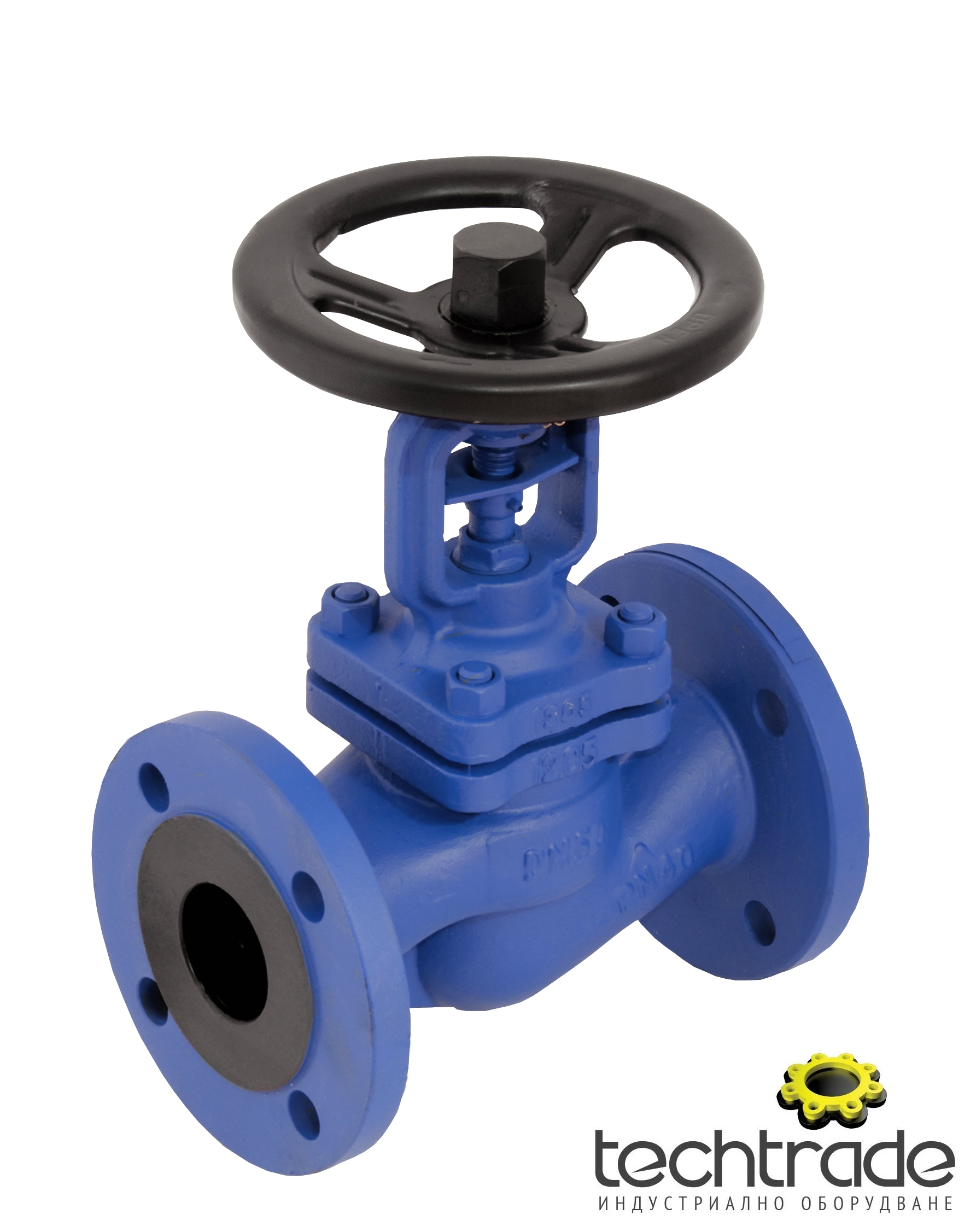

Спирателен вентил, стомана, на фланци, силфонно уплътнение, BGV340, PN40, DN25

Спирателен /седлови/ вентил, за пара, силфонно уплътнение, въглеродна стомана, на фланци, производител ICP, модел BGV340, тяло и капак – въглеродна стомана 1.0619, легло – неръждаема стомана /X22CrNi17/ AISI431, клапан – неръждаема стомана /X20Cr13/ AISI420, шпиндел – неръждаема стомана /X12CrNiS18.8/ AISI303, силфонно уплътнение – неръждаема стомана /X6CrNiMoTi17-12-2/ – 1.4571 – AISI316Ti, температурен диапазон -10⁰C до +350⁰ C, клас на налягане PN40, размери DN15÷DN200
  • Сподели в:
  • Характеристики
  • Документи
Спирателен вентил, стомана, на фланци, силфонно уплътнение, BGV340, PN40, DN25

Вътрешен код 1085
Тип продукт Спирателен /седлови/ вентил
Област на приложение Вода
Произход Испания
Материал Въглеродна стомана
Материал уплътнения Неръждаема стомана
Материал вътрешни части Неръждаема стомана
Материал вътрешни части Неръждаема стомана
Клас на налягане PN40
Работна температура -20° C до +400° C
Размер DN25 - 1"
Строителна дължина 160

Спирателен /седлови/ вентил, за пара, силфонно уплътнение, въглеродна стомана, на фланци, производител ICP, модел BGV340, тяло и капак – въглеродна стомана 1.0619, легло – неръждаема стомана /X22CrNi17/ AISI431, клапан – неръждаема стомана /X20Cr13/ AISI4
